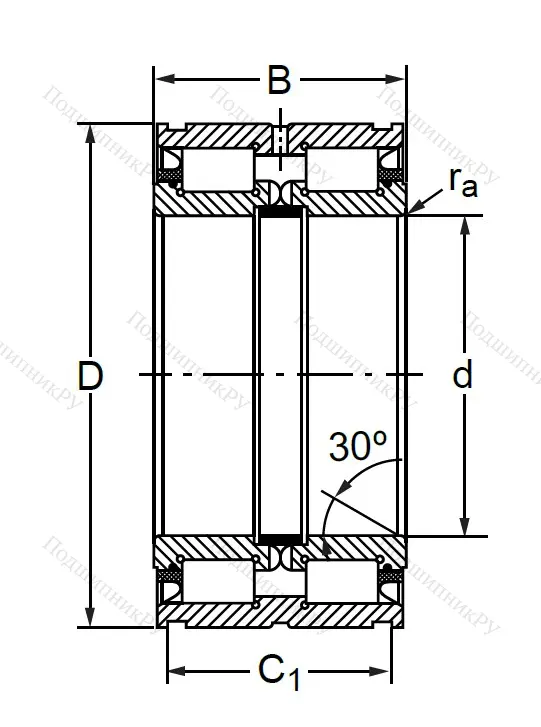

Внешняя обойма имеет плоскую наружную поверхность (цилиндрического типа). В её центральной части имеется фиксирующий бортик. Внутренняя обойма имеет три бортика, и выполняется из 2-ух частей. Элементы внутренней обоймы фиксируются пружинными (стопорными) кольцами.

Для их монтажа выполняется установочная канавка.

Обращаем внимание заказчиков на то, что в процессе эксплуатации подшипник не должен подвергаться нагрузкам с осевыми векторами приложения, так как рассчитан только на восприятие аксиальных (но весьма значительных).

Внешнюю обойму устанавливают таким образом, чтобы она обеспечивала фиксацию вала от двунаправленных осевых смещений.

В связи с тем, что подшипники данной конструкции применяются преимущественно в колёсах и шкивах, их внутренняя обойма на 1 мм шире внешней.

Чаще всего изделие комплектуется полиуретановыми уплотнениями, которые фиксируются на бортах внутренней обоймы, создавая требуемую герметичность.

Производители заполняют подшипник смазкой на заводе (обычно это составы на литиевой основе).

Разрешённый диапазон рабочих температур составляет (-20/+80) °С.

Конструкция подшипника допускает повторное смазывание (изделие является обслуживаемым). Для этого предусмотрены специальные канавки на внешней обойме.
